Напоромеры (НМ), тягомеры (ТМ), тягонапоромеры (ТНМ)

Назначение.

Напоромеры (НМ), тягомеры (ТМ), тягонапоромеры (ТНМ) с мембранной коробкой предназначены для измерений избыточного давления и/или разрежения воздуха и газообразных сухих сред. Тип НМ, ТМ, ТНМ
Область применения
Системы газоснабжения, а также в химической, нефтехимической, нефтегазовой, фармацевтической, пищевой промышленности, теплоэнергетике, машиностроении, приборостроении, капитальном строительстве и т.п.

Технические характеристики

Номинальный диаметр корпуса (НД): 63, 100, 150 (160) мм.
Класс точности ( по ГОСТ 2405-88): 1; 1,5; 1,6; 2,5; 4.
Диапазоны измерений:минус 60…60 кПа (минус 600…600 мбар), или другие эквивалентные единицы давления.
Установившаяся нагрузка: полная шкала.
Переменная нагрузка:
90 % от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 10% от конечного значения шкалы.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +150 °С.
Влияние температуры:
Предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха от +20 °С +/-2 °С в диапазоне рабочих температур в соответствии с ГОСТ 2405.
Чувствительный элемент:
Мембранная коробка, нержавеющая сталь (медный сплав по запросу).
Присоединение:
Нержавеющая сталь (медный сплав, штуцер снизу).
Конструкция присоединения:

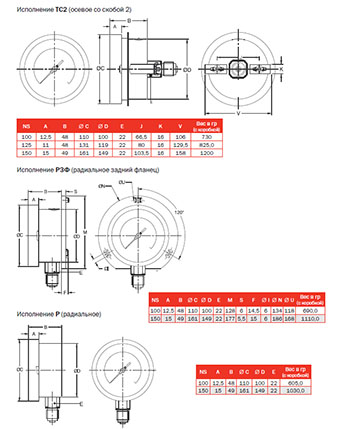

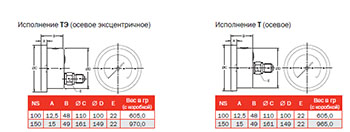

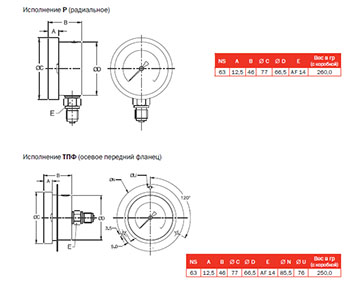

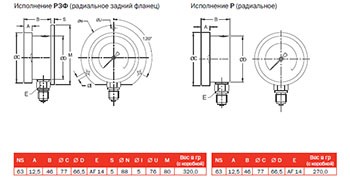

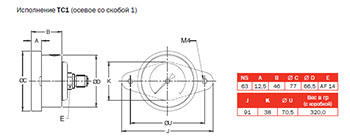

Радиальное; радиальное с задним фланцем; осевое; осевое с передним фланцем; осевое со скобой для крепления на панели.
Присоединительные размеры:
М20х1,5; М12х1,5; G1/2; 1/2 NPT; G1/4; G3/8; 3/8 NPT (возможны другие резьбы по запросу).
Передаточный механизм: Нержавеющая сталь (медный сплав по запросу).
Циферблат:
Алюминий белого цвета, шкала черного цвета, корректировка нуля.
Стрелка:
Алюминий черная крашенная, фиксированная.
Корпус:
Нержавеющая сталь (другие материалы по запросу).
Стекло:
Инструментальное стекло (другие материалы по запросу).
Кольцо:
Нержавеющая сталь, съемное (другие материалы по запросу).
Уплотнение:
Неопрен (другие материалы по запросу.)
Степень защиты: IP55; (IP43; IP54;IP56; IP65 по запросу).
Дополнительные опции: Свидетельство о поверке. Встроенный демпфер (дроссель), нерж. сталь. Сверхпрочное или безопасное стекло. Очистка под кислород. Крепежный фланец с тыльной стороны. Передний (фронтальный) крепежный фланец. Скоба для крепления на панели. Дизайн шкалы по запросу Заказчика (цветные, комбинированные шкалы). Безопасная перегрузка или разрежение для диапазонов > 2,5 кПа: 10 х ВПИ, ? 2,5 кПа: 3 х ВПИ.

Стоимость изделий

Тип	Диаметр (мм)	Резьба (нар)	Класс точности	Диапазон (бар, кгс/см2; х0,1 МПа)	Цена руб. с НДС
					Радиальный
НМ	63	М12х1,5; G¼	1,5	0 ... 2,5 (4; 6; 10; 16; 25; 40; 60)
				0 ... -2,5 (-4; -6; -10; -16; -25; -40; -60)
				-1 ... 1,5; -1,5 ... 2,5; -2 ... 4; -4 ... 6; -6 ... 10; -10 ... 15; -15 ... 25; -20 ... 40
НМ	100	М20х1,5; G½	1,5	0 ... 2,5 (4; 6; 10; 16; 25; 40; 60)
				0 ... -2,5 (-4; -6; -10; -16; -25; -40; -60)
				-1 ... 1,5; -1,5 ... 2,5; -2 ... 4; -4 ... 6; -6 ... 10; -10 ... 15; -15 ... 25; -20 ... 40
НМ	150	М20х1,5; G½	1,5	0 ... 2,5 (4; 6; 10; 16; 25; 40; 60)
				0 ... -2,5 (-4; -6; -10; -16; -25; -40; -60)
				-1 ... 1,5; -1,5 ... 2,5; -2 ... 4; -4 ... 6; -6 ... 10; -10 ... 15; -15 ... 25; -20 ... 40
