Манометр общетехнический ДМ (мод. 2)

Манометр общетехнический с трубчатой пружиной (модификация 2)

Назначение.

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо). В местах с повышенной вибрацией и пульсацией.

Технические характеристики

Номинальный диаметр корпуса (НД): 40; 50; 63; 100; 150 (160);
Класс точности ( по ГОСТ 2405-88): 1,0; 1,5; 1,6; 2,5.
Диапазоны измерений: минус 0,1…160 МПа (-1…1600 кгс/см2) или другие эквивалентные единицы
давления.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +160 °С.
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 30% конечного значения шкалы для диапазонов до
40 МПа и 15 % конечного значения шкалы для диапазонов свыше 40 МПа.
Присоединение:
Медный сплав, штуцер снизу, сзади (определяется исполнением манометра).
Резьба присоединения:
М10х1; G1/8B; 1/8 NPT; М12х1,5; G1/4B; 1/4 NPT; G3/8B; 3/8 NPT; М20х1,5; G1/2B;
1/2 NPT.
Измерительный элемент:
Трубчатая пружина Бурдона, медный сплав.
Передаточный механизм:
Медный сплав.
Циферблат:
Алюминий белого цвета, с ограничительным шрифтом, шкала черного цвета.
Стрелка:
алюминий черного цвета.
Корпус:
Нержавеющая сталь, IP65.
Стекло:
Органическое стекло.
Кольцо:
Нержавеющая сталь, завальцовано.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород (без заполнения корпуса).
Заполнение корпуса глицерином.
Дизайн шкалы по запросу Заказчика (цветные, комбинированные шкалы).
Дополнительные специальные шкалы фреоновые, аммиачные и др.
Крепежный фланец с тыльной стороны.
Передний (фронтальный) крепежный фланец.
Скоба для крепления на панели.
Съемное прижимное кольцо.
Инструментальное стекло или безопасное стекло (для съемного прижимного
кольца).
Стрелка максимального значения.

Пример маркировки:
1) ДМ-1-100Р (0...16 кгс/см2) М20х1,5, 1.5
Где: ДМ-1 - тип прибора;
100 - номинальный диаметр корпуса 100 мм;
Р - радиальное присоединение;
0...16 кгс/см2 - диапазон;
М20х1,5 - резьба присоединения;
1,5 - класс точности.
2) ДМ-1-160Р (0...16 бар) G1/2, 1.5
Где: ДМ-1 - тип прибора;
160 - номинальный диаметр корпуса 160 мм;
Р- радиальное присоединение;
0...16 бар - диапазон;
G1/2 - резьба присоединения;
1,5 - класс точности.

Стоимость изделий

Тип

Диаметр

(мм)

Резьба

(нар)

Класс точности

Диапазон (бар, кгс/см2; х0,1 МПа) Цена руб. с НДС
Радиальный Осевой
ДМ2 63

М12х1,5;
G1/4

1,5 - 1…0 (1,5; 3; 5; 9; 15, 24);
0…0,6 (1;1,6)
0…2,5 (4;6;10;16;25;40)
0… 60 (100;160; 250; 400)
0…600 (1000)
ДМ2 100 М20х1,5;
G1/2
1,0 - 1…0 (1,5; 3; 5; 9; 15, 24);
0…0,6 (1; 1,6)
0…2,5 (4; 6; 10; 16; 25; 40)
0… 60 (100; 160; 250)
0…400 (600)
0…1000
ДМ2 160 М20х1,5;
G1/2
1,0 - 1…0 (1, 5; 3; 5; 9; 15, 24);
0…0,6 (1; 1,6)
0…2,5 (4; 6; 10; 16; 25; 40)
0… 60 (100; 160; 250; 400)

Габаритные размеры

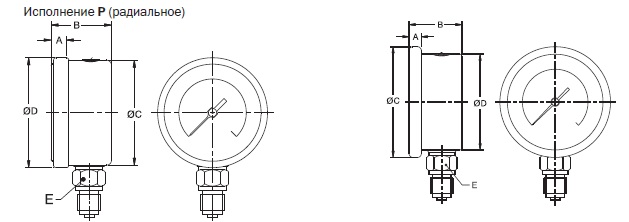

Рисунок 1.1

НД А В D E Вес в гр.
(с коробкой)
40 10 24 40 12 81.5
50 10 29 50 14 101.0
63 12 30 60 14 120.0
80 12 35 78 14 195.0
100 13 44 100 22 443.0
160 16 48 160 22 695.0
250 37.5 50 250 22 1580.0

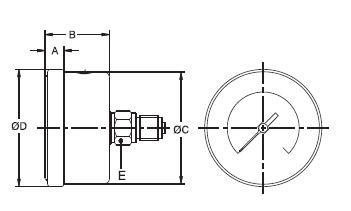

Рисунок 1.2

NS А В D E Вес в гр.
(с коробкой)
40 7 24 40 12 69
50 11 29 50 14 148.0
63 12 30 60 14 174.0
80 12 35 78 14 190.0
100 13 44 100 22 440.0
160 16 47 160 22 662.5

Рисунок 1.3

NS А В D E Вес в гр.
(с коробкой)
40 7 24 40 12 120.0
50 11 29 50 14 210.0
63 12 30 63 14 240.0
100 13 44 100 22 410.0
160 16 48 160 22 720.0

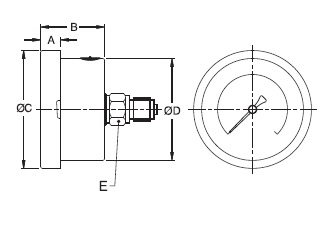

Рисунок 1.4

NS А В D E T U I Вес в гр.
(с коробкой)
50 11 24 50 14 90 74 4 175.0
63 12 30 60 14 90 76 4 210.0
100 14 44 100 22 134 117 4 465.0
160 16 47 160 22 184 170 5 720.0

Рисунок 1.5

NS А В D E M S N U I Вес в гр.
(с коробкой)
63 12 30 63 14 80 5 88 76 5 160.0
80 12 30 80 15 100 5 115 98 8 250.0
100 13 45 100 22 117 1.2 132 118 6 455.0
160 16 48 160 22 181 7 195.5 - - 729.5
250 37.5 50 250 22 280 8 288.5 - - 2300
