Манометр общетехнический ДМ (мод. 5)

Манометр общетехнический с трубчатой пружиной (модификация 5)

Назначение.

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, неагрессивных по отношению к нержавеющей стали (аммиак, щелочные и солевые растворы). В местах с повышенной вибрацией и пульсацией. 4-х кратная перегрузка, безопасный корпус (S) SOLID FRONT.

Технические характеристики

Номинальный диаметр корпуса (НД): 100;
Класс точности ( по ГОСТ 2405-88): 1; 1,5; (1,6) (основная шкала);
Диапазоны измерений:0,06…4 МПа (0,6…40 кгс/см2) или другие эквивалентные единицы давления.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +300 °С (без заполнения корпуса).
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Стандартно с 4-х кратной перегрузкой
Присоединение:
Нержавеющая сталь, штуцер снизу.
Резьба присоединения:
М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; М20х1,5; G1/2B; 1/2NPT.
Измерительный элемент:
трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
Алюминий белого цвета, шкала черного цвета, в конце шкалы сектор для показаний сверхдавления.
Стрелка:
алюминий черного цвета, корректировка нуля на стрелке (опция).
Корпус:
нержавеющая сталь, IP65.
Стекло:
Безопасное стекло.
Кольцо:
нержавеющая сталь, съемное.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород (без заполнения корпуса).
Заполнение корпуса глицерином.
Сверхпрочное стекло.
Изготовление измерительного элемента и штуцера из монеля.
Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы).
Дополнительные специальные шкалы фреоновые, аммиачные.
Крепежный фланец с тыльной стороны.
Испытание в соответствии с NACE стандартом.
Испытание проливкой гелием.
Свидетельство о поверке.

Пример маркировки:
ДМ - 5 – 100 РЗФ (0-16) кгс/см2, Кл. 1,5 М20х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 5 (5), диаметр корпуса 100 мм (100), исполнение радиальное с задним фланцем (РЗФ), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1,5 (Кл. 1,5), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип Диаметр
(мм)
Резьба
(нар)
Класс
точности
Диапазон
(бар, кгс/см2; х0,1 МПа)

Цена руб. с НДС

Радиальный/
осевой
ДМ
5
100 М20х1,5;
1,0 0…0,6 (1;1,6;2,5)
ДМ
5
100 М20х1,5;
1,0 0…4 (6,10,16,25,40)

Габаритные размеры

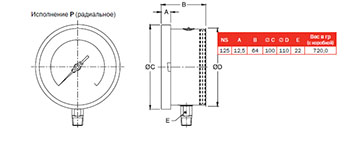

Рисунок 1.1

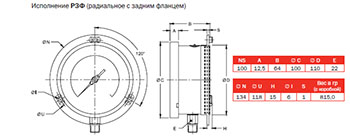

Рисунок 1.2



 Описание в PDF
