Манометр общетехнический ДМ (мод. 7)

Манометр общетехнический с трубчатой пружиной (модификация 7)

Назначение.

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали (аммиак, щелочные и солевые растворы).

ОБЛАСТЬ ПРИМЕНЕНИЯ

пищевая, фармацевтическая промышленность, очистные сооружения, теплоэнергетика и машиностроение, криогенная техника, холодильные установки, компрессора, турбины и т.п.

Технические характеристики

Номинальный диаметр корпуса (НД): 96х96 мм;
Класс точности ( по ГОСТ 2405-88): 1; 1,5; 1,6;
Диапазоны измерений:минус 0,1…40 МПа (-1…400 кгс/см2)или другие эквивалентные единицы измерения.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +270 °С (без заполнения корпуса).
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 30% конечного значения шкалы для диапазонов до 40 МПа.
Присоединение:
Нержавеющая сталь, штуцер сзади.
Резьба присоединения:
М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; М10х1; G1/8B; 1/8 NPT.
Измерительный элемент:
трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
Алюминий белого цвета, шкала черного цвета.
Стрелка:
алюминий черного цвета, фиксирована.
Корпус:
нержавеющая сталь, IP55.
Стекло:
инструментальное стекло.
Кольцо:
нержавеющая сталь.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород (без заполнения корпуса).
Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы).
Гидрозаполнение корпуса глицерином или силиконовым маслом.
Испытание проливкой гелием.
Свидетельство о поверке.

Пример маркировки:
ДМ - 7 – 96 Т (0-16) кгс/см2, Кл. 1,5 М12х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 7 (7), размер корпуса 96х96 мм (96), исполнение осевое (Т), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1,5 (Кл. 1,5), присоединение штуцер с наружной резьбой М12х1,5 (М12х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип Диаметр
(мм)
Резьба
(нар)
Диапазон
(бар, кгс/см2; х0,1 МПа)

Цена руб. с НДС

ДМ
7
96x96 М20х1,5;
-1…400

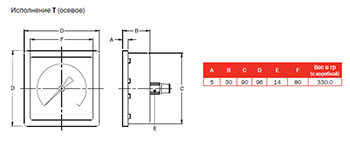

Габаритные размеры

Рисунок 1.1



 Описание в PDF
