Манометр образцовый ДМ (мод. 8)

Манометр образцовый с трубчатой пружиной (модификация 8)

Назначение.

Для точных измерений, в корпусе из нержавеющей стали, применяются в сферах государственного метрологического контроля и государственной системы промышленных приборов и средств автоматизации для измерения избыточного давления неагрессивных, некристаллизирующихся жидкостей, газа, пара.

Технические характеристики

Номинальный диаметр корпуса (НД): 150 (160); 200; 250.
Класс точности ( по ГОСТ 2405-88): 0,25; 0,4; 0,5; 0,6;
Диапазоны измерений:минус 0,1…100 МПа (-1…1000 кгс/см2)или другие эквивалентные единицы.
Допустимые температуры:
Окружающая среда: минус 25…+65 °С.
Измеряемая среда: максимум +65 °С
Температура калибровки: +20 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Присоединение:
Нержавеющая сталь, штуцер снизу, сзади (определяется исполнением манометра).
Резьба присоединения:
М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; М20х1,5; G1/2B; 1/2NPT.
Измерительный элемент:
Трубчатая пружина Бурдона, берриливая бронза.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
Алюминий зеленого цвета, с антибликовым сектором, шкала черного цвета.
Стрелка:
алюминий черного цвета, корректировка нуля на стрелке (опция).
Корпус:
нержавеющая сталь, IP65 (IP55 - опция).
Стекло:
Безопасное стекло.
Кольцо:
нержавеющая сталь, съемное.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород.
Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы).
Крепежный фланец с тыльной стороны.
Передний (фронтальный) крепежный фланец.
Скоба для крепления на панели.
Безопасный корпус (S) SOLID FRONT (для диам. 150 (160)мм).
Измерительный элемент выполнен из нерж. стали (макс. темп. изм. среды +150 °С).
Свидетельство о поверке.

Пример маркировки:
ДМ - 8 – 250 Р (0-16) кгс/см2, Кл. 0,25 М20х1,5/опции
Манометр деформационный с трубчатой пружиной, образцовый (ДМ), модификация 8 (8), диаметр корпуса 250 мм (250), исполнение радиальное (Р), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 0,25 (Кл. 0,25), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип Диаметр
(мм)
Резьба
(нар)
Класс
точности
Диапазон
(бар, кгс/см2; х0,1 МПа)

Цена руб. с НДС

ДМ
8
160 М20х1,5;
0,25 - 1…0
0…0,6 (1; 1, 6; 2,5; 4; 6; 10; 16; 25; 40;
60; 100; 160; 250)

0...400 (600; 1000)
ДМ
8
200 М20х1,5;
0,25 - 1…0
0…0,6 (1; 1,6;2,5; 4; 6; 10; 16; 25; 40;
60; 100; 160; 250)

0...400 (600; 1000)
ДМ 8 250 М20х1,5;
0,25 - 1…0
0…0,6 (1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250)

0...400 (600; 1000)

Габаритные размеры

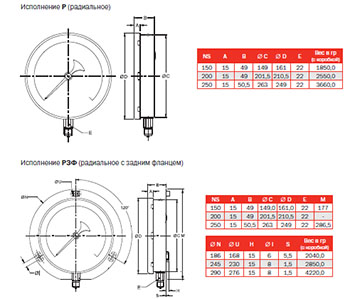

Рисунок 1.1

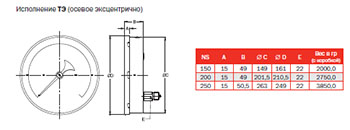

Рисунок 1.2

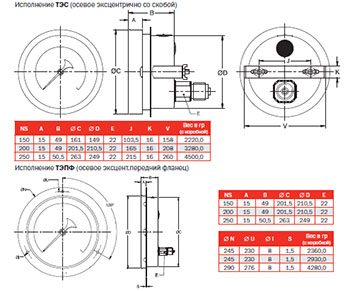

Рисунок 1.3

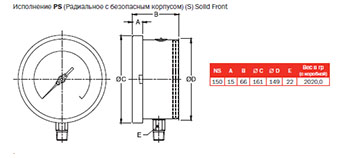

Рисунок 1.4

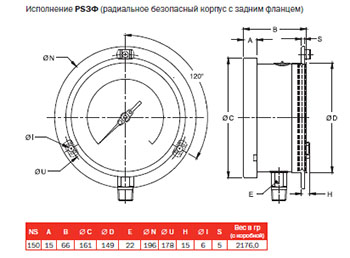

Рисунок 1.5



 Описание в PDF
