Манометр мембранные ДММ, ДММЭ

Назначение.

анометры мембранные ДММ, ДММЭ предназначены для измерений избыточного давления и/или разрежения газов и жидкостей. Конструкция чувствительного элемента манометра позволяет работать со сложными измеряемыми средами, такими как агрессивные, загрязненные и вязкие среды.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Используются в сложных эксплуатационных и технологических условиях, в пищевой, пивоваренной и фармацевтической промышленности, в энергетической технике, химической и нефтехимической индустрии, в очистительных и фильрующих установках, в деревообрабатывающей, целлюлозо-бумажной, сахарной, цементной и других отраслях перерабатывающей промышленности.

Технические характеристики

Номинальный диаметр корпуса (НД): 100, 150 (160) мм
Класс точности ( по ГОСТ 2405-88): 1; 1,5; 1,6; 2,5.
Диапазоны измерений:Нижние пределы измерений: минус 0,1 или 0,06…0 МПа (минус 1 или 0,60 бар) или другие эквивалентные единицы давления. Верхние пределы измерений: 0,06 или 4,0 МПа (0,6 или 40 бар) или другие эквивалентные единицы давления.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +120 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 30% конечного значения шкалы.
Влияние температуры:
Предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха от +20 °С +/-2 °С в диапазоне рабочих температур в соответствии с ГОСТ 2405.
Чувствительный элемент:
Мембрана, нержавеющая сталь (другие материалы по запросу).
Присоединение:
Нержавеющая сталь, штуцер снизу (другие материалы по запросу).

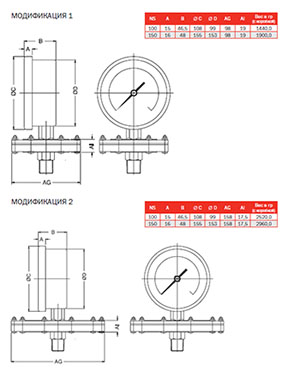

Присоединительные размеры:
М20х1,5; G1/2; 1/2 NPT; G3/8; 3/8 NPT (возможны другие резьбы по запросу).
Конструкция присоединения:
Радиальное (снизу); открытый присоединительный фланец с DN 15 до DN 80 по DIN или с 1/2” до 3” по ANSI и др.
Передаточный механизм: Нержавеющая сталь, (медный сплав по запросу).
Циферблат: Алюминий белого цвета, шкала черного цвета.
Стрелка: Алюминий черная крашенная, фиксированная (корректировка нуля на стрелке по запросу).
Корпус: Нержавеющая сталь, (другой материал по запросу).
Стекло: Инструментальное стекло (другие материалы по запросу).
Кольцо: Нержавеющая сталь, съемное (другой материал по запросу).
Уплотнение: Неопрен (другой материал по запросу).
Степень защиты: IP54; IP55; IP56; IP65.
Дополнительные опции: Свидетельство о поверке. Дизайн шкалы по запросу Заказчика (цветные, комбинированные шкалы). Безопасное или сверхпрочное стекло. Покрытие мембраны – монель, серебро, хастеллой, PTFE (фторопласт) (другой материал по запросу). Покрытие PTFE (фторопласт) поверхностей, соприкасающихся с измеряемой средой. Корректировка нуля на стрелке. Материал уплотнения диафрагмы – PTFE (фторопласт); свыше + 200 °С. Заполнение корпуса глицерином. Перегрузка: ВПИ ? 40 кПа (0,4 бар) – 500 % ВПИ; 40 кПа (0,4 бар) < ВПИ ? 250 кПа (2,5 бар) – 300 % ВПИ; ВПИ > 250 кПа (2,5 бар) – 500 % ВПИ (макс. 40 бар). Специальная (массивная) конструкция со стойкостью к перегрузкам до 40, 100, 400 бар.
