Стальные котлы с вентиляторными горелками

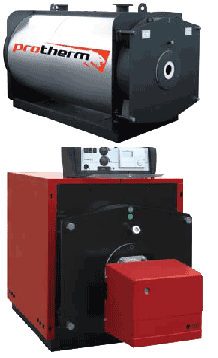

БИЗОН 70-3500NO

Высокий КПД и низкий процент выбросов NOx и CO2 достигаются благодаря специальной конструкции теплообменника в камере сгорания с тремя газоходами.
В камере сгорания происходит рециркуляция дымовых газов.
Тепло поступает от горелки высокого давления к задней стенке теплообменника, затем возвращается назад к передней стенке и поступает в газовые каналы, расположенные по
периметру теплообменника.
В этих газовых каналах происходит максимальная утилизация теплоты дымовых газов, которая в обычных котлах не используется и просто выбрасывается в атмосферу.
Цилиндрический корпус котла изготавливается из улучшенной листовой стали с применением самых современных технологий. Благодаря использованию двустороннего шва и
автоматизации процесса получается совершенный блок для сгорания и теплообмена.
Продолжительный срок службы подтверждается испытаниями с помощью рентгеновских лучей на выходномконтроле.
Обеспечен легкий доступ к котлу для осмотра иобслуживания.
Смотровой люк полностью закрывается газонепроницаемыми дверками, оснащёными огнеупорной изоляцией.
Блок сгорания спроектирован таким образом, чтобы в максимальной степени исключить конденсацию, которая возникает во время работы в обычных котлах. Это обеспечивается уникальной системой описанных выше циркуляционных каналов, позволяющих равномерно распределять температуру в теплообменнике по ходу движения теплоносителя.
Стальной теплообменник. Качественная изоляция обеспечивает минимальные теплопотери и высокий КПД.
Корпус котла покрыт высокоплотным изолирующим материалом и закрыт кожухами из листовой стали (у котлов мощностью до 1300 кВт).
Котлы Бизон мощностью от 1400 кВт помимо основного слоя изоляции имеют покрытие из гофрированной алюминиевой фольги с отличными теплоотражающими свойствами.
При подключении котла к системе учитывается возможность работы в каскаде. В верхней части котла располагаются выводы для подключения к системе отопления или, при необходимости, для подключения внешнегоаккумулирующего водонагревателя.
Котлы рассчитаны на рабочее давление до 5 бар.
Технические
характеристики
Ед.
изм.
NO 70 NO 80 NO 90 NO 100 NO 120 NO 150 NO 200 NO 250 NO 300 NO 350 NO 420 NO 510 NO 630
Мощность кВт 70 80 90 100 120 150 200 250 300 350 420 510 630
Мощность ккал 60 69 77 86 103 129 172 215 258 301 361 438 542
КПД max % 92.11 91.11 91.84 91.74 91.60 92.02 91.74 91.91 92.31 92.11 92.17 92.25 92.26
Рабочее давление бар 5 5 5 5 5 5 5 5 5 5 5 5 5
Падение давления воды мбар 9 9 10 12 13 14 15 15 15 18 20 22 27
Падение давления дымовых газов мбар 0.8 1.0 0.8 1.0 1.1 1.2 1.9 2.0 2.0 2.9 4.1 4.2 6.4
Объем воды в котле л 105 105 123 123 123 172 172 220 300 356 360 540 645
Диаметр дымохода мм 200 200 200 200 200 250 250 250 250 250 250 300 300
Диаметр подключения трубопрово-да (номинальный диаметр) мм 50 50 50 50 50 50 50 50 65 65 80 80 80
Диаметр выпускного отверстия дюйм 1 1/4» 1 1/4»
Вес кг 216 216 258 258 258 346 346 431 475 542 584 853 963
Цена котла [Евро] 2 565 3 135 3 263 3 363 3 552 4 187 4 456 4 800 5 282 6 220 6 950 8 314 8 775

Технические
характеристики
Ед.
изм.
NO 750 NO 870 NO 970 NO 1030 NO 1200 NO 1300 NO 1400 NO 1600 NO 1800 NO 2000 NO 2400 NO 3000 NO 3500
Мощность кВт 750 870 970 1030 1200 1300 1400 1600 1800 2000 2400 3000 3500
Мощность ккал 645 748 834 886 1032 1118 1204 1376 1548 1720 2064 2580 3010
КПД max % 92.25 92.29 92.20 92.22 92.24 92.26 92.29 92.33 92.31 92.29 92.31 92.31 92.30
Рабочее давление бар 5 5 5 5 5 5 5 5 5 5 5 5 5
Падение давления воды мбар 25 27 32 26 30 32 28 32 37 35 40 49 60
Падение давления дымовых газов мбар 5.2 7.2 5.2 4.0 5.5 6.5 6.0 6.5 7.0 6.0 7.5 8.0 9.0
Объем воды в котле л 855 855 950 1200 1200 1200 1500 1500 1650 2000 2300 3150 3650
Диаметр дымохода мм 350 350 350 400 400 400 400 400 400 500 500 550 550
Диаметр подключения трубопрово-да (номинальный диаметр) мм 100 100 100 125 125 125 150 150 150 200 200 200 200
Диаметр выпускного отверстия дюйм 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4» 1 1/4»
Вес кг 1205 1205 1417 1843 1843 1843 2600 2600 2750 3650 3900 5200 5700
Цена котла [Евро] 10 658 12 232 13 287 14 722 15 616 15 840 21 825 22 465 23 104 28 450 28 993 38 081 41 184
