Назначение.
Краткие технические данные:
- Материал корпуса: нержавеющая сталь.
- Материал штока: нержавеющая сталь.
- Материал капилляра и оплетки: нержавеющая сталь.
- Варианты присоединения: радиальное, осевое эксцентричное, поворотно-откидное, радиальное с капилляром, осевое эксцентричное с капилляром и соединительной скобой.
- Диаметры корпуса: 100; 125; 150; 200; 250 мм.
- Длины штока: 35…1000 мм.
- Длина капилляра: 0,5….15 метров.
- Диапазоны температур: -80…+700 °C.
- Погрешность: ±1,5; ±2,5 %; 1 по EN 13190.
- Резьба присоединения: G1/2; M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4.
Общие сведения:
Газонаполненный термометр ТГП предназначен для измерений температуры жидких и газообразных сред.
Область применения:
- химическая промышленость
- нефтяная промышленость
- газовая промышленость
- пищевая промышленость
- перерабатывающая промышленость
- водоснабжение
- теплоснабжение
- вентиляция
- кондиционирование
Технические параметры:
- Чувствительный элемент: трубка Бурдона.
- Температура окружающей среды: -50… + 60°C.
- Материал корпуса: нержавеющая сталь.
- Стекло: инструментальное стекло. Другой материал по запросу.
- Уплотнение: витон.
- Циферблат: алюминий.
- Стрелка: алюминий, фиксированная. Другие варианты исполнения поставляются по заказу, например корректировка нуля на стрелки.
- Диаметры корпуса: 100; 125; 150; 200; 250 мм.
- Кольцо: байонетное; завальцованное.
- Степень защиты: IP 65.

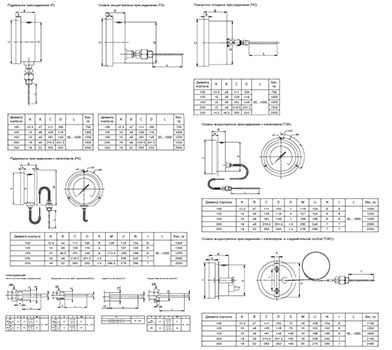

- Варианты присоединения: радиальное, осевое эксцентричное, поворотно-откидное, радиальное с капилляром, осевое эксцентричное с капилляром, осевое эксцентричное с капилляром и соединительной скобой.
- Материал штока: нержавеющая сталь.
- Длины штока: 35…1000 мм.
- Диаметр штока: 6; 6.35; 8; 9.5; 10; 12.
- Максимальное давление на штоке, без гильзы: 25 бар.
- Материал оплетки и капилляра: нержавеющая сталь.
- Длина капилляра: 0,5….15 метров.
- Резьба присоединения: G1/2; M20x1.5; 1/2 NPT; G1/4; М12х1,5; 1/4 NPT; G3/4. Другие соединения по запросу.
- Конструкция присоединения: жестко на штоке (стандарт), наружная резьба; гладкий шток, без резьбы; вращающаяся на штоке, гайка с наружной резьбой; накидная гайка, внутренняя резьба; подвижное на штоке, наружная резьба.
- Защитная гильза: поставляется отдельно по запросу. (Смотрите описания - гильзы)
- Стандартные диапазоны измерения температуры: -50…+50; -50…+100; -40…+40; -40…+60;
-30…+50; -20…+40; -20…+60; 0…+60; 0…+80; 0…+100; 0…+120; 0…+150; 0…+160; 0…+200; 0…+250;
0…+300; 0…+350; 0…+400; 0…+500; 0…+600 °C. Возможно изготовление других диапазонов. Например: -50…+100 °C.
- Погрешность: ±1,5; ±2,5 %; 1 по EN 13190.
- Дополнительные опции: заполнение корпуса глицерином или силиконовым маслом;
внешняя дополнительная корректировка нуля; ударопрочное или безопасное стекло; дополнительные отметки на шкале; шкала в °F; двойная шкала °С/ °F.
|
