Мембранный разделитель сред, DA |
Мембранный разделитель сред, DA |
|
Назначение.
Разделители сред DA предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.
|
Технические характеристики
Краткие технические данные:
Материал верхнего фланца: нержавеющая сталь 304 SS.
Материал нижнего фланца: нержавеющая сталь 316 SS.
Материал мембраны: нержавеющая сталь 316L SS.
Материал зажимного кольца: сталь 20, крашенная черного цвета.
Материал гаек, винтов: сталь 20, оцинкованная.
Уплотнение: витон.
Диапазон измерения давления:
S01: -1…0 & 0…70 бар;
S02: 100…250 бар.
Температура измеряемой среды: зависит от типа заполняемой жидкости.
Резьба присоединения к процессу: G 1/2 (нар), М20х1,5 (нар), G1/4 (нар), М12х1,5 (нар), G3/8(нар).
Резьба присоединения прибора: G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).
Пример маркировки: |
DB-S06-XW-UJ-VI-G?(вну)-G?(нар)-TM-VV
Где: DB - тип разделителя; S06 - тип дав-
ления (низкое давление); XW - матери-
ал верхнего фланца (нерж. сталь); UJ- ма-
териал мембраны (нерж. сталь); VI- тип
уплотнения (PTFE); G? (вну) - резьба при-
соединения прибора; G? (нар) - резьба
присоединения к процессу; TM- материал
нижнего фланца(нерж. сталь); VV- мате-
риал болтов (нерж. сталь). |
Стоимость изделий
Модель |
резьба при-
соединения прибора |
Цена включая НДС |
Модель S 06 |
G½ (вну) – G½ (нар) |
|
М20х1,5 (вну) – М20х1,5 (нар) |
|
G¼ (вну) – G¼ (нар) |
|
М12х1,5 (вну) – М12х1,5 (нар) |
|
Модель S 07 |
G½ (вну) – G½ (нар) |
|
М20х1,5 (вну) – М20х1,5 (нар) |
|
G¼ (вну) – G¼ (нар) |
|
М12х1,5 (вну) – М12х1,5 (нар) |
|

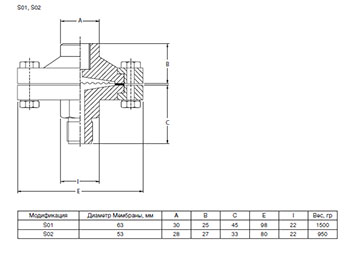

Габаритные размеры
Рисунок 1.1
Описание в PDF
