Капиллярные линии Тип: KL

Капиллярные линии Тип: KL

Назначение.

Устройство предназначено для гидравлической связи разделителя и прибора измерения давления в том случае, если они монтируются на расстоянии друг от друга. Вторая важная функция – охлаждение измерительной жидкости на входе в прибор в случае эксплуатации разделителя на высокотемпературных рабочих средах.

Конфигурация
Устройство представляет собой тонкую металлическую трубку, возможно исполнение в металлической оплетке (защитном кожухе из нерж.стали) со штуцерами на концах

Особенности
Полностью выполнено из нержавеющей стали.

Технические характеристики

Рабочие среды: Любые неагрессивные;
Диапазон рабочих давлений, кГ/см2: -1…250;
Диапазон рабочих температур,°С:-50…+300.
Максимальная длина одной линии м: 5

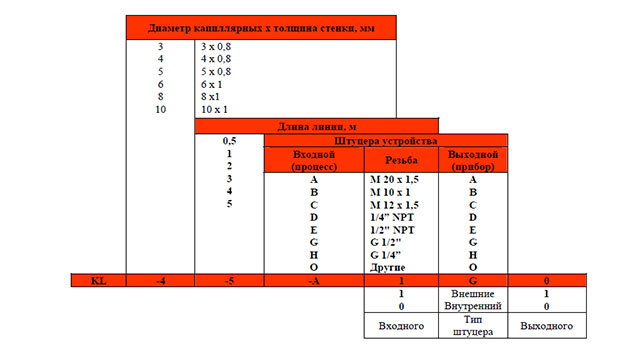

Пример маркировки:
KL-5-5-A, L-10-2-A1H0
Примечание 1: в том случае, если входной штуцер (со стороны разделителя сред) внешний, а выходной штуцер (со стороны прибора) внутренний и они имеют одинаковую резьбу, допускается ставить в соответствующем обозначении устройства только одну букву (например, не – D1D0, а только – D).
Примечание2: в том случае если необходимо исполнение защитного кожуха на капилляр при заказе –просьба добавлять - ЗК

Габаритные размеры

Рисунок 1.1



 Описание в PDF
