Регулятор давления газа RG/2MB 1-3 бар.

Комбинированные регуляторы давления газа прямого действия с пилотом RG/2MB предназначены для снижения высокого давления "после себя" на среднее давление с заданным значением от 0,1 МПа до 0,3 МПа.

Регуляторы комплектуются следующими защитными устройствами:
ПЗК по превышению давления - перекрывает поток газа, если давление на выходе из регулятора превышает установленное значение;
ПЗК по понижению давления - перекрывает поток газа, если давление на выходе из регулятора опускается ниже установленного значения. ПЗК срабатывает также при отсутствии давления на входе в устройство; ПСК - стравливает газ из регулятора при избыточном давлении в системе после регулятора. В случае установки регулятора в плохо вентилируемом помещении необходимо предусмотреть вывод стравленного газа наружу.

Соответствие:
Сертификат Соответствия ГОСТ Р № C-IT.МГ03.B.00093
Разрешение Ростехнадзора № РРС 00-30821

Технические данные:

Виды используемых газов: природный газ по ГОСТ 5542-87
Резьбовые соединения Rp: DN 50 согласно EN 10226
Фланцевые соединения PN16: DN 50 согласно ГОСТ 12820-80
Температура окружающей среды: от -40 до +60°С
Максимальное рабочее давление: 0,6 МПа
Время закрытия ПЗК: < 1 сек.
Точность регуляторования исходящего давления: ±10%
Коэффициент прочности: f=4 (6*4 = 24 бар) согласно EN 88-2, статья 7.2.
Средний срок службы: 40 лет
Подсоединение сбросного патрубка, дюймы: G 1/8’’
Материал: алюминий

Стоимость изделий

Модификация DN Соедние P.max, МПа Макс. расход, нм3/час Настрой-
ка вых. давл-я, кПа
Настрой-
ка ПЗК по превыш., кПа
Настрой-
ка ПЗК по пониж., кПа
Настрой-
ка сбросного клапана, кПа
Цена в €, включая НДС
RBH07Z 110 50 резьба 0,6 1500 80-150 90-200 45-75 90-200 780
RBH50Z 110 50 фланец 0,6 1500 80-150 90-200 45-75 90-200 842
RBH07Z 120 50 резьба 0,6 1500 150-250 220-330 100-170 150-300 780
RBH50Z 120 50 фланец 0,6 1500 150-250 220-330 100-170 150-300 842
RBH07Z 130 50 резьба 0,6 1500 220-300 320-420 140-260 250-390 780
RBH50Z 130 50 фланец 0,6 1500 220-300 320-420 140-260 250-390 842
RBH08Z 110 65 фланец 0,6 3500 80-150 90-200 45-75 90-200 1602
RBH08Z 120 65 фланец 0,6 3500 150-250 220-330 100-170 150-300 1602
RBH08Z 130 65 фланец 0,6 3500 220-300 320-420 140-260 250-390 1602
RBH09Z 110 80 фланец 0,6 4000 80-150 90-200 45-75 90-200 1659
RBH09Z 120 80 фланец 0,6 4000 150-250 220-330 100-170 150-300 1659
RBH09Z 130 80 фланец 0,6 4000 220-300 320-420 140-260 250-390 1659
RBH10Z 110 100 фланец 0,6 5000 80-150 90-200 45-75 90-200 2517
RBH10Z 120 100 фланец 0,6 5000 150-250 220-330 100-170 150-300 2517
RBH10Z 130 100 фланец 0,6 5000 220-300 320-420 140-260 250-390 2517

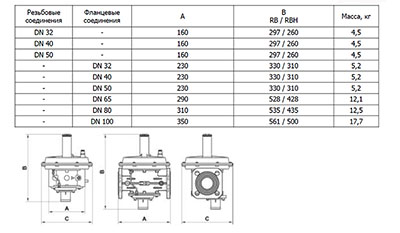

Габаритные размеры



 Описание в PDF
