Газовые фильтры серии FM – FGM могут поставлятся с установленным индикатором перепада давления DP/G 1,5 (ИПД DP/G 1,5). Индикатор предназначен для наблюдения за изменениями перепада давления на фильтрах газа. Перепад давления, в данном случае, характеризует степень засорения фильтра в процессе его эксплуатации. Установка индикатора имеет большое значение для обеспечения безопасной работы и уменьшения затрат на техническое обслуживание.
|
Технические данные:
Виды используемых газов: природный газ (метан)
Резьбовые соединения: Rp DN 15 - DN 50 согласно EN 10226
Фланцевые соединения: PN16: DN 25 - DN 300 согласно ГОСТ Р 54432-2011
Температура окружающей среды: от -40 до +70°С
Максимальное рабочее давление: 0,2; 0,6 МПа
Материалы: сплав алюминия, viledon (синтетическое волокно)
Стоимость изделий
| Модификация |
DN |
Соедние |
P.max, МПа |
Цена в €, включая НДС |
| FM02 |
15 |
резьба |
0,2 |
35 |
| FM020000 |
15 |
резьба |
0,6 |
40 |
| FM03 |
20 |
резьба |
0,2 |
35 |
| FM030000 |
20 |
резьба |
0,6 |
40 |
| FM04 |
25 |
резьба |
0,2 |
35 |
| FM25 |
25 |
фланец |
0,2 |
127 |
| FM040000 |
25 |
резьба |
0,6 |
40 |
| FM250000 |
25 |
фланец |
0,6 |
139 |
| FGM05 |
32 |
резьба |
0,2 |
51 |
| FF32 |
32 |
фланец |
0,2 |
129 |
| FGM050000 |
32 |
резьба |
0,6 |
53 |
| FF320000 |
32 |
фланец |
0,6 |
152 |
| FGM06 |
40 |
резьба |
0,2 |
51 |
| FF40 |
40 |
фланец |
0,2 |
132 |
| FGM060000 |
40 |
резьба |
0,6 |
53 |
| FF400000 |
40 |
фланец |
0,6 |
156 |
| FGM07 |
50 |
резьба |
0,2 |
70 |
| FF50 |
50 |
фланец |
0,2 |
135 |
| FGM070000 |
50 |
резьба |
0,6 |
73 |
| FF500000 |
50 |
фланец |
0,6 |
164 |
| FF08 |
65 |
фланец |
0,2 |
243 |
| FF080000 |
65 |
фланец |
0,6 |
272 |
| FF09 |
80 |
фланец |
0,2 |
261 |
| FF090000 |
80 |
фланец |
0,6 |
298 |
| FF10 |
100 |
фланец |
0,2 |
408 |
| FF100000 |
100 |
фланец |
0,6 |
450 |
| FF11 |
125 |
фланец |
0,2 |
916 |
| FF110000 |
125 |
фланец |
0,6 |
1034 |
| FF12 |
150 |
фланец |
0,2 |
1183 |
| FF120000 |
150 |
фланец |
0,6 |
1336 |
| FF13 |
200 |
фланец |
0,2 |
2339 |
| FF130000 |
200 |
фланец |
0,6 |
2639 |
| FF140000 |
250 |
фланец |
0,6 |
4064 |
| FF14 |
250 |
фланец |
0,2 |
3597 |
| FF15 |
300 |
фланец |
0,2 |
3896 |
| FF150000 |
300 |
фланец |
0,6 |
4190 |

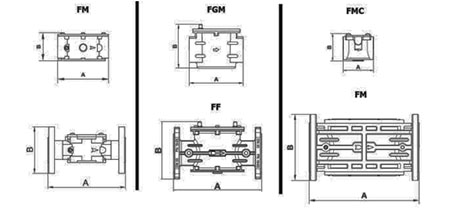

Габаритные размеры
| Код |
Резьбовые соединения |
Фланцевые соединения |
А |
В |
Вес, кг |
Поверхность фильтрации, мм2 |
| FCM |
DN 15
(compact) |
- |
70 |
63 |
0.35 |
3890 |
| FCM |
DN 20
(compact) |
- |
70 |
63 |
0.35 |
3890 |
| FCM |
DN 25
(compact) |
- |
70 |
63 |
0.35 |
3890 |
| FM |
DN 15 |
|
120 |
72 |
0.5 |
4560 |
| FM |
DN 20 |
|
120 |
72 |
0.5 |
4560 |
| FM |
DN 25 |
|
120 |
72 |
0.5 |
4560 |
| FM |
- |
DN 25 |
192 |
115 |
3.2 |
19040 |
| FGM |
DN 32 |
- |
160 |
135/250* |
1,35/1,78* |
10650 |
| FGM |
DN 40 |
- |
160 |
135/250* |
1,35/1,78* |
10650 |
| FGM |
DN 50 |
|
160 |
135/250* |
1,35/1,78* |
10650 |
| FF |
- |
DN 32 |
230 |
135/250 |
2,5/2,93* |
10650 |
| FF |
- |
DN 40 |
230 |
135/250 |
2,5/2,93* |
10650 |
| FF |
- |
DN 50 |
230 |
135/250 |
2,5/2,93* |
10650 |
| FF |
- |
DN 65 |
290 |
180/260 |
5,3/5,73* |
39240 |
| FF |
- |
DN 80 |
310 |
195/260 |
5,7/6,13* |
39240 |
| FF |
- |
DN 100 |
350 |
211/300 |
9,8/10,23*
P=0,2 МПа |
15/15,43*
P=0,6 МПа |
76250 |
| FF |
- |
DN 125 |
480 |
302/392 |
25/25,43* |
198000 |
| FF |
- |
DN 150 |
480 |
302/392 |
26,2/26,63* |
198000 |
| FF |
- |
DN 200 |
600 |
380/510 |
50/50,43* |
- |
| FF |
- |
DN 250 |
673 |
455/585 |
- |
- |
| FF |
- |
DN 300 |
737 |
510/640 |
90/90,43* |
- |
 Описание в PDF
|
