Назначение.
Разделители сред DE (молочные гайки) предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы. Специально предназначены для пищевой, пивоваренной, молочной и фармацевтической промышленности. Соответствуют специальным требованиям гигиены, действующим на этих производствах.
|
Технические характеристики
Краткие технические данные:
Материал корпуса изделия: нержавеющая сталь 316 SS.
Материал мембраны: нержавеющая сталь 316L SS.
Материал гаек, винтов: нержавеющая сталь 316 SS.
Уплотнение: силиконовая прокладка.
Диапазон измерения давления:
-1…0 & 0…40 бар;
Температура измеряемой среды: зависит от типа заполняемой жидкости.
Резьба присоединения к процессу: DIN (25, 32, 40, 50, 80), SMS (1.5, 2”), RJT/APV (1.5, 2”), IDF/ISS (1.5, 2”).
Резьба присоединения прибора: G1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну).
| Пример маркировки: |
DE-DN25-TM-UJ-G? (вну)
Где: DE - тип разделителя;
DN25 - номинальный размер мембраны;
TM- материал корпуса (нерж. сталь);
UJ- материал мембраны (нерж. сталь);
G?(вну) - резьба присоединения прибора. |
Стоимость изделий
Присоединение
К процессу |
Резьба
наружная |
Резьба
внутренняя |
| DN 25 |
|
|
| DN 32 |
|
|
| DN 40 |
|
|
| DN 50 |
|
|
| SMS1 ½" |
|
|
| SMS2" |
|
|
| RJT/APV 1 ½" |
|
|
| RJT/AVP 2" |
|
|
| IDF/ISS 1 ½" |
|
|
| IDF/ISS 2" |
|
|

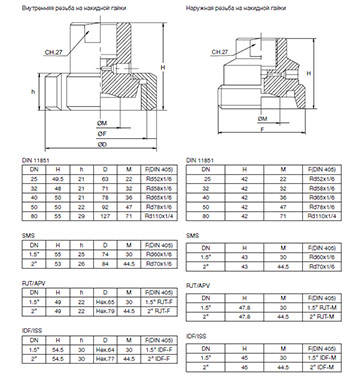

Габаритные размеры
Рисунок 1.1
Описание в PDF
