Назначение.

Разделители сред DA предназначены для предохранения внутренней полости чувствительных элементов измерительных устройств от попадания в нее сред агрессивных, горячих, кристаллизирующихся, несущих взвешенные твердые частицы.

Технические характеристики

Краткие технические данные:

Материал верхнего фланца: нержавеющая сталь 304 SS.
Материал нижнего фланца: нержавеющая сталь 316 SS.
Материал мембраны: нержавеющая сталь 316L SS.
Материал зажимного кольца: сталь 20, крашенная черного цвета.
Материал гаек, винтов: нержавеющая сталь 304 SS.
Уплотнение: витон.

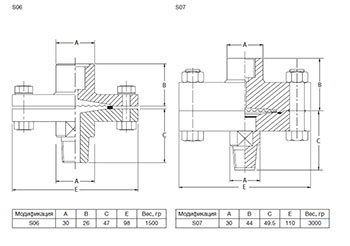

Диапазон измерения давления:
S06: -1…0 & 0…70 бар;
S07: 100…400 бар.
Температура измеряемой среды: зависит от типа заполняемой жидкости.
Резьба присоединения к процессу: G 1/2 (нар), М20х1,5 (нар), G1/4 (нар), М12х1,5 (нар), G3/8(нар).
Резьба присоединения прибора: G 1/2 (вну), М20х1,5 (вну), G1/4 (вну), М12х1,5 (вну), G3/8(вну).

Пример маркировки:
DB – S03 – G ? (вну) – XS Где: DB – тип разделителя S03 – открытая мембрана G ? – присоединение прибора XS – материал болтов – сталь 20.
