Манометры дифференциальные с магнитным поршнем МДП, МДПЭ

Назначение.

Манометры дифференциальные с магнитным поршнем предназначены для измере- ний разности давлений жидкостей и газов, не агрессивных по отношению к измери- тельной системе.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Системы водоснабжения, газоснабжения, а также в химической, нефтехимической, нефтегазовой, теплоэнергетике, машиностроении, приборостроении, капитальном строительстве, а также в фильтрах, гидравлических системах, в теплообменниках, в дизельных машинах, компрессорах и т.п.

Технические характеристики

Номинальный диаметр корпуса (НД):
63, 80, 100, 125, 150(160) мм
Класс точности (по ГОСТ 18140-84): 2,5; 3; 4
Диапазоны измерений:
0…7,5 кПа до 0…1000 кПа (0…160 мбар до 0…10 бар), или другие эквивалентные единицы давления.
Максимальное рабочее давление (статическое): 0…10 МПа.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +80 °С.
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Влияние температуры:
Предел дополнительной погрешности, вызванной изменением температуры окружающего воздуха от +20 °С +/-2 °С в диапазоне рабочих температур в соответствии с ГОСТ 2405.
Элементы, контактирующие с изм. средой:
Керамический магнит, пружина из нержавеющей стали.

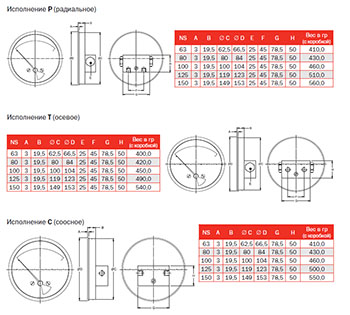

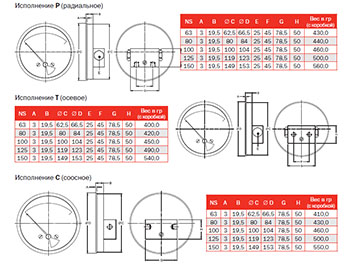

Присоединения: Снизу, сзади, соосное (определяется исполнением манометра).
Резьба присоединения:
1/4” NPT(внутр.) x 2; 3/8” BSP(вн.) x 2; 1/2” BSP(вн.) x 2; 1/2” NPT(вн.) х 2 (другие резьбы по запросу).
Корпус: Нержавеющая сталь (другие материалы по запросу).
Камера давления с присоединениями:
Алюминий или нержавеющая сталь.
Циферблат: Алюминий белого цвета, шкала черного цвета.
Стрелка: Алюминий черного цвета, фиксированная.
Стекло: Акриловый пластик ( другой материал по запросу).
Уплотнение: Buna-N (другой материал по запросу).
Степень защиты: IP 54; IP 55; IP56; IP 65.
Дополнительные опции:
Свидетельство о поверке. Заполнение корпуса глицерином. Дизайн шкалы пре- доставляется Заказчиком (цветные, комбинированные шкалы). Дополнительные отметки на циферблате. Передний (фронтальный) крепежный фланец. Крепление на трубу 2”. Корпус из алюминия. Максимальное статическое давление до 20 МПа. Температура измеряемой среды >+80°С.

МОДИФИКАЦИИ:

Модификация 1 – с магнитным поршнем. Модификация 2 –с магнитным поршнем и разделительной мембраной. Модификация 3 – манометры комплектуются электроконтактами МДПЭ.

Пример маркировки:

МДП – 1 - 100 Т (0-1,6) кгс/см2, Кл. 3,0 2хG1/2 /опции
Манометр деформационный с магнитным поршнем (МДП), модификация 1 (1), диаметр корпуса 100 мм (100), исполнение осевое (Т), диапазон показаний 0-1,6 кгс/см2 (0-1,6) кгс/см2), класс точности 3,0 (Кл. 3,0), присоединение 2 х штуцера с наружной резьбой G1/2 (2хG1/2), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип	Диаметр (мм)	Статическое давление, атм.	Цена руб. с НДС от
МДП	63	25
МДП		200
МДП		400
МДП		700
МДП	100	25
МДП		200
МДП		400
МДП		700
МДП	160	25
МДП		200
МДП		400
МДП		700
