Манометры дифференциальные мембранные предназначены для измерений раз-
ности давлений жидкостей и газов, не агрессивных по отношению к измерительной
системе.
ОБЛАСТЬ ПРИМЕНЕНИЯ.
Используются в сложных эксплуатационных и технологических условиях, в том числе
в местах с повышенной вибрацией и пульсацией, в пищевой, пивоваренной и фарма-
цевтической промышленности, в энергетической технике, химической и нефтехими-
ческой индустрии, в ядерных и фильрующих установках, в системах водоснабжения и
газоснабжения, в деревообрабатывающей, целлюлозо-бумажной, сахарной, цемент-
ной и других отраслях перерабатывающей промышленности.
Технические характеристики
Номинальный диаметр корпуса (НД): 100, 150 (160) мм. Класс точности ( по ГОСТ 2405-88): 1; 1,5; 1,6; 2,5; 4. Диапазоны измерений:0…1,6 кПа до 0…4000 кПа (0…16 мбар до 0…40 бар),
или другие эквивалентные единицы давления. Максимальное рабочее давление (статическое):
4 МПа диапазоны до 60 кПа;
7 МПа диапазоны свыше 60 кПа. Диапазон рабочих температур:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +100 °С.
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С. Влияние температуры:
Пределы дополнительной погрешности, вызванной изменением температуры окружающего
воздуха от +20 °С +/-2 °С в диапазоне рабочих температур в соответствии с ГОСТ 2405. Мембрана: Нержавеющая сталь. Присоединения:
Нержавеющая сталь (определяется конструктивным исполнением манометра). Резьба присоединения: 1/4” NPT(внутр.) x 2; 3/8” BSP(вн.) x 2; 1/2” BSP(вн.) x 2;
1/2” NPT(вн.) х 2 (другие резьбы по запросу). Корпус: Нержавеющая сталь (другие материалы по запросу). Кольцо: Нержавеющая сталь, съемное. Передаточный механизм: Нержавеющая сталь (другой материал по запросу). Циферблат: Алюминий белого цвета, с ограничительным шрифтом, шкала черного цвета. Стрелка: Алюминий черного цвета, с корректировкой нуля на стрелке. Стекло: Безопасное стекло (другой материал по запросу). Уплотнение: Неопрен (другой материал по запросу). Степень защиты: IP 54; IP 55; IP56; IP 65. Разворот шкалы: от 180 до 270° (в зависимости от диапазона). Дополнительные опции:
Свидетельство о поверке. Заполнение корпуса глицерином, силиконовым маслом и др.
Уплотнения VITON или NBR; Изготовление мембраны и мембранной камеры из монеля.
Максимальное статическое давление 10, 20, 25 и 40 МПа. Сверхпрочное стекло или
пластиковое. Передний (фронтальный) крепежный фланец. Крепление на поверхность
или трубу 2”. Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные
шкалы). Испытание в соответствии с NACE стандартом. Испытание проливкой гелием.
Покрытие мембраны PTFE. Температура измеряемой среды >100°С.

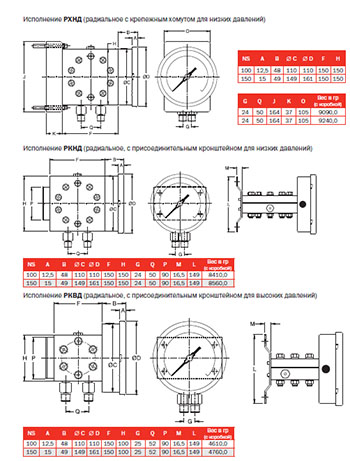

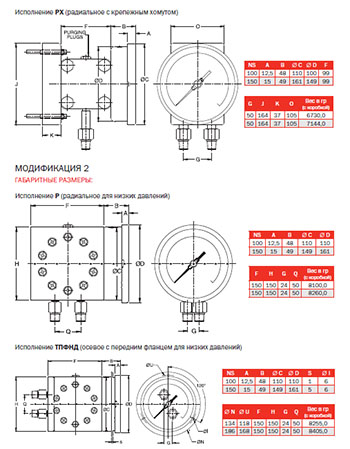

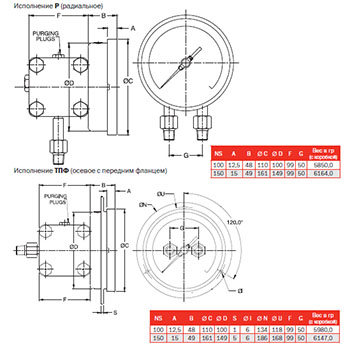

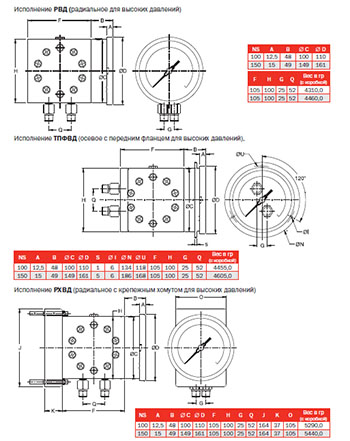

Пример маркировки:
МДМ – 1 - 100 ТПФ (0-1,6) кгс/см2, Кл. 1,5 2хG1/2 /опции
Манометр деформационный мембранный (МДМ), модификация 1 (1), диаметр корпуса 100 мм (100), исполнение осевое с
передним фланцем (ТПФ), диапазон показаний 0-1,6 кгс/см2 (0-1,6) кгс/см2), класс точности 1,5 (Кл. 1,5), присоединение 2
х штуцер с наружной резьбой G1/2 (2хG1/2), далее по запросу могут указываться дополнительные опции, через /
