Манометр диформационный, электроконтактный, Тип ДМЭ Модификация 9

Назначение.

Манометры деформационные, с трубчатой пружиной, электроконтактные, предназначены для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали. Обеспечивают управление внешними электрическими цепями от сигнализирующего устройства прямого действия путем включения или выключения контактов в схемах сигнализации, автоматики и блокировки технологических процессов.

Область применения:

Системы водоснабжения, газоснабжения, а также в химической, нефтехимической, нефтегазовой, фармацевтической, пищевой промышленности, теплоэнергетике, машиностроении, приборостроении, капитальном строительстве и тп.

Технические характеристики

Номинальный диаметр корпуса (НД): 100, 150 (160) мм.
Класс точности ( по ГОСТ 2405-88): 1; 1,5; (1,6).
Диапазоны измерений:минус 0,1…250 МПа (-1…2500 кгс/см2) или другие эквивалентные единицы давления.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +100 °С (без заполнения корпуса).
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.

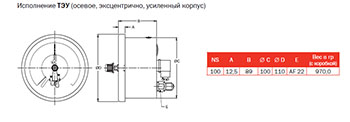

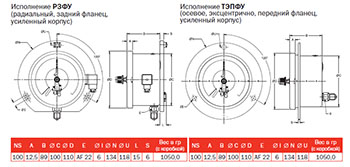

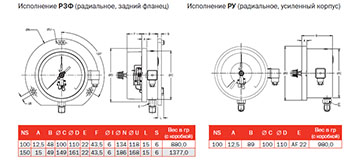

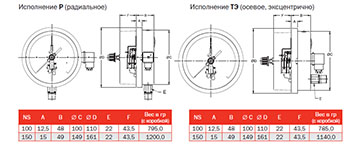

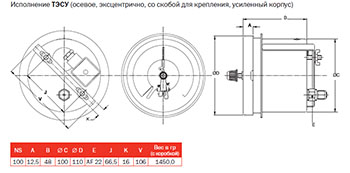

Присоединение:
Нержавеющая сталь, штуцер снизу.
Резьба присоединения:
М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; М20х1,5; G1/2B; 1/2NPT.
Измерительный элемент:
трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
Алюминий белого цвета, шкала черного цвета, в конце шкалы сектор для показаний сверхдавления.
Стрелка:
алюминий черного цвета, корректировка нуля на стрелке (опция).
Корпус:
нержавеющая сталь, IP65.
Стекло:
Безопасное стекло.
Кольцо:
нержавеющая сталь, съемное.
Электрические контакты:
Серебро-никель сплав.
Степень защиты:
IP65; (IP40; IP53; IP56 по запросу).
Опции:
Встроенный демпфер (дроссель). Изготовление измерительного элемента и штуцера из монеля. Заполнение корпуса диэлектрическим маслом. Дизайн шкалы предоставляется Заказчиком. Акриловое стекло. Компенсация внутреннего вакуума или сверхдавления. Скоба для крепления манометра к панели. Крепежный фланец с тыльной стороны. Передний (фронтальный) крепежный фланец. Контроль герметичности чувствительного элемента гелием. Испытание в соответствии с NACE стандартом. Свидетельство о поверке.

Пример маркировки:

ДМЭ - 9 – 100 V - РЗФ (0-16) кгс/см2, Кл. 1 М20х1,5/опции
Манометр деформационный электроконтактный с трубчатой пружиной (ДМЭ), модификация 9 (9), диаметр корпуса 100 мм (100), исполнение V: первый размыкающий, второй замыкающий (V), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1 (Кл. 1), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип	Диаметр (мм)	Резьба (нар)	Класс точности	Диапазон (бар, кгс/см2; х0,1 МПа)	Цена руб. с НДС
ДМЭ	100	М20х1,5; G½	1	- 1…0 (1,5; 3; 5; 9; 15, 24); 0…1,6
				0… 2,5 (4; 6; 10; 16; 25; 40; 60)
				0…100; 160; 250
				0…400 (600)
				1000
				1600
ДМЭ	160	М20х1,5; G½	1	- 1…0 (1,5; 3; 5; 9; 15,24); 0…1,6
				0… 2,5 (4; 6; 10; 16; 25; 40; 60)
				0…100 (160; 250)
				0…400 (600)
				1000
				1600
