Манометр общетехнический с трубчатой пружиной (модификация 6)

Назначение.

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали (аммиак, щелочные и солевые растворы). Манометры, первоначально разработанные специально для химической и нефтехимической промышленности, сегодня успешно используются в пищевой промышленности, в энергетике, в фармацевтической, бумажной, цементной и других отраслях производства.

Технические характеристики

Номинальный диаметр корпуса (НД): 115;
Класс точности ( по ГОСТ 2405-88): 0,5; 1; 1,5; (1,6);
Диапазоны измерений:минус 0,1…160 МПа (-1…1600 кгс/см2) или другие эквивалентные единицы измрения.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +200 °С (без заполнения корпуса).
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 30% конечного значения шкалы для диапазонов до 60 МПа и 15 % конечного значения шкалы для диапазонов свыше 60 МПа.
Присоединение:
Нержавеющая сталь, штуцер снизу.
Резьба присоединения:
М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; М20х1,5; G1/2B; 1/2NPT.
Измерительный элемент:
трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
Алюминий белого цвета, шкала черного цвета.
Стрелка:
алюминий черного цвета, корректировка нуля на стрелке (опция).
Корпус:
Полипропилен (PBTP) термопластичный ударопрочный материал, со встроенным задним фланцем, безопасный корпус (S) SOLID FRONT, IP55 (IP65, IP66 опции).
Стекло:
безопасное многослойное стекло.
Кольцо:
Полипропилен (PBTP) термопластичный материал.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород (без заполнения корпуса).
Заполнение корпуса глицерином.
Сверхпрочное стекло.
Изготовление измерительного элемента и штуцера из монеля.
Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы).
Дополнительные специальные шкалы фреоновые, аммиачные.
Крепежный фланец с тыльной стороны.
Испытание в соответствии с NACE стандартом.
Испытание проливкой гелием.
Свидетельство о поверке.

Пример маркировки:

ДМ - 6 – 115 Р (0-16) кгс/см2, Кл. 1 М20х1,5/опции

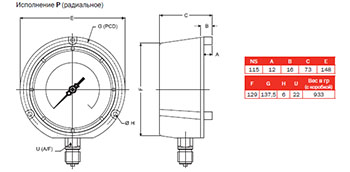

Манометр деформационный с трубчатой пружиной (ДМ), модификация 6 (6), диаметр корпуса 115 мм (115), исполнение радиальное (Р), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1 (Кл. 1), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип	Диаметр (мм)	Резьба (нар)	Диапазон (бар, кгс/см2; х0,1 МПа)	Цена руб. с НДС
ДМ 6	115	М20х1,5; G½	-1…1600
