Манометр общетехнический с трубчатой пружиной (модификация 4)

Назначение.

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали (аммиак, щелочные и солевые растворы и др). Используются в сложных эксплуатационных и технологических условиях, в том числе в местах с повышенной вибрацией и пульсацией в пищевой, пивоваренной и фармацевтической промышленности, в криогенной технике, химической и нефтехимической индустрии, в ядерных и холодильных установках, в насосах, прессах, компрессорах, турбинах, дизельных двигателях и т.п.

Технические характеристики

Номинальный диаметр корпуса (НД): 63; 100; 150 (160).
Класс точности ( по ГОСТ 2405-88): 0,4; 0,5; 0,6; 1,0; 1,5; (1,6); 2,5.
Диапазоны измерений:минус 0,1…250 МПа (-1…2500 кгс/см2) или другие эквивалентные единицы давления
Допустимые температуры:
Окружающая среда: минус 40…+60 °С.
Измеряемая среда: максимум +300 °С (без заполнения корпуса).
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 30% конечного значения шкалы для диапазонов до 60 МПа и 15 % конечного значения шкалы для диапазонов свыше 60 МПа.
Присоединение:
Нержавеющая сталь, штуцер снизу, сзади (определяется исполнением манометра).
Резьба присоединения:
М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8 NPT; М20х1,5; G1/2B; 1/2 NPT.
Измерительный элемент:
трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
Алюминий белого цвета, с ограничительным шрифтом, шкала черного цвета.
Стрелка:
алюминий черного цвета, корректировка нуля на стрелке (опция).
Корпус:
нержавеющая сталь, IP65; (IP66; IP67 опции).
Стекло:
инструментальное стекло.
Кольцо:
нержавеющая сталь, завальцовано или съемное.
Опции:
Встроенный демпфер (дроссель). Очистка под кислород (без заполнения корпуса). Заполнение корпуса глицерином, силиконовым маслом и др. Сверхпрочное или безопасное стекло. Компенсация внутреннего вакуума или сверхдавления. Изготовление измерительного элемента и штуцера из монеля. Дизайн шкалы предоставляется Заказчиком (цветные, комбинированные шкалы). Дополнительные специальные шкалы фреоновые, аммиачные. Крепежный фланец с тыльной стороны. Передний (фронтальный) крепежный фланец. Скоба для крепления на панели. Стрелка максимального значения. Испытание в соответствии с NACE стандартом. Испытание проливкой гелием. Перегрузка по давлению до 150 %. Свидетельство о поверке.

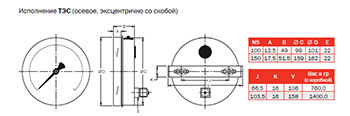

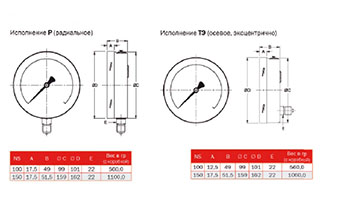

Пример маркировки:

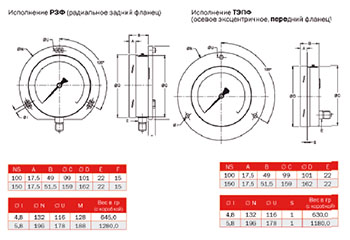

ДМ - 4 – 100 РЗФ (0-16) кгс/см2, Кл. 1,0 М20х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 4 (4), диаметр корпуса 100 мм (100), исполнение радиальное с задним фланцем (РЗФ), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1,0 (Кл. 1,0), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Тип	Диаметр (мм)	Резьба (нар)	Класс точности	Диапазон (бар, кгс/см2; х0,1 МПа)	Цена руб. с НДС
					Радиальный/ осевой
ДМ 4	100	М20х1,5; G½	1,0	- 1…0 (1.5; 3; 5; 9; 15; 24)
				0… 0,6 (1; 1,6; 2,5; 4; 6; 10; 16; 25; 40)
				0…60 (100; 160; 250; 400)
				0….600 (1000)
				0...1600
				0...2500
ДМ 4	150	М20х1,5; G½	1,0	- 1…0 (1.5; 3; 5; 9; 15; 24)
				0… 0,6 (1; 1,6; 2,5; 4; 6; 10; 16; 25; 40)
				0…60 (100; 160; 250; 400)
				0….600 (1000)
				0….1600
				0.... 2500
