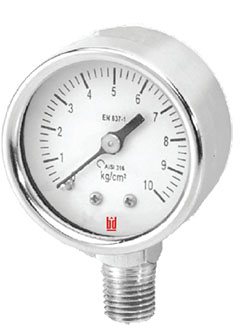

Манометр общетехнический с трубчатой пружиной (модификация 3)

Назначение.

Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к нерж. стали (аммиак, щелочные и солевые растворы и др). Используются в сложных эксплуатационных и технологических условиях, в том числе в местах с повышенной вибрацией и пульсацией в пищевой, пивоваренной и фармацевтической промышленности, в криогенной технике, химической и нефтехимической индустрии, в ядерных и холодильных установках, в насосах, прессах, компрессорах, турбинах, дизельных двигателях и т.п.

Технические характеристики

Номинальный диаметр корпуса (НД): 40; 50; 63; 100; 125; 150 (160); 200; 250.
Класс точности ( по ГОСТ 2405-88): 0,4; 0,5; 0,6; 1,0; 1,5; 1,6; 2,5.
Диапазоны измерений: минус 0,1…250 МПа (-1…2500 кгс/см2) или другие эквивалентные единицы измерения.
Допустимые температуры:
Окружающая среда: минус 40…+65 °С.
Измеряемая среда: максимум +300 °С.
При заполнении корпуса глицерином, измеряемая среда максимум + 65 °С.
Рекомендуемые диапазоны измерений давления:
Измеряемое давление до 75% от конечного значения шкалы.
Перегрузка по давлению:
Кратковременно до 30% конечного значения шкалы для диапазонов до 60 МПа и 15 % конечного значения шкалы для диапазонов свыше 60 МПа.
Присоединение:
нержавеющая сталь, штуцер снизу, сзади (определяется исполнением манометра).
Резьба присоединения:
М10х1; 1/8B; G1/8NPT; М12х1,5; G1/4B; 1/4NPT; G3/8B; 3/8NPT; М20х1,5; G1/2B; 1/2NPT.
1/2 NPT.
Измерительный элемент:
трубчатая пружина Бурдона, нерж. сталь.
Передаточный механизм:
нержавеющая сталь.
Циферблат:
алюминий белого цвета, с ограничительным шрифтом, шкала черного цвета.
Стрелка:
алюминий черного цвета, корректировка нуля на стрелке (опция).
Корпус:
нержавеющая сталь, IP65; (IP66; IP67 опции).
Стекло:
инструментальное стекло.
Кольцо:
нержавеющая сталь, завальцовано или съемное.
Опции:
Встроенный демпфер (дроссель).
Очистка под кислород (без заполнения корпуса).
Заполнение корпуса глицерином.
Дизайн шкалы по запросу Заказчика (цветные, комбинированные шкалы).
Дополнительные специальные шкалы фреоновые, аммиачные и др.
Крепежный фланец с тыльной стороны.
Передний (фронтальный) крепежный фланец.
Скоба для крепления на панели.
Съемное прижимное кольцо.
Инструментальное стекло или безопасное стекло (для съемного прижимного
кольца).
Стрелка максимального значения.

Пример маркировки:

ДМ - 3 – 100 Р (0-16) кгс/см2, Кл. 1,5 М20х1,5/опции
Манометр деформационный с трубчатой пружиной (ДМ), модификация 3 (3), диаметр корпуса 100 мм (100), исполнение радиальное (Р), диапазон показаний 0-16 кгс/см2 (0-16кгс/см2), класс точности 1,5 (Кл. 1,5), присоединение штуцер с наружной резьбой М20х1,5 (М20х1,5), далее по запросу могут указываться дополнительные опции, через /

Стоимость изделий

Диапазон, 100 мм, бар, кгс/см2, х0,1 МПа	Цена руб. с НДС
0 ... 60
0 ... 100
0 ... 200
0 ... 300
0 ... 400
0 ... 600
0 ... 1 000
0 ... 1 600
