Манометр общетехнический с трубчатой пружиной (модификация 1)


	Назначение. Для измерения давления газообразных и жидких, не сильно вязких и не кристаллизирующихся сред, не агрессивных по отношению к медным сплавам (вода, пар, газ, масло, керосин, бензин, дизельное топливо и др).

Технические характеристики

Измерительный элемент: трубчатая пружина Бурдона, медный сплав.
Передаточный механизм: медный сплав.
Корпус: сталь черного цвета, IP 43.
Присоединение: медный сплав.
Стекло: инструментальное стекло.
Допустимые температуры: окружающая среда: - 40…+60 °С.
Температура измеряемой среды: максимум +160 °С.
Рекомендуемые диапазоны измерений давления: давление от 25 до 75% от конечного
значения шкалы.

Пример маркировки:
1) ДМ-1-100Р (0...16 кгс/см2) М20х1,5, 1.5 Где: ДМ-1 - тип прибора; 100 - номинальный диаметр корпуса 100 мм; Р - радиальное присоединение; 0...16 кгс/см2 - диапазон; М20х1,5 - резьба присоединения; 1,5 - класс точности.	2) ДМ-1-160Р (0...16 бар) G1/2, 1.5 Где: ДМ-1 - тип прибора; 160 - номинальный диаметр корпуса 160 мм; Р- радиальное присоединение; 0...16 бар - диапазон; G1/2 - резьба присоединения; 1,5 - класс точности.

Стоимость изделий

Тип	Диаметр (мм)	Резьба (нар)	Класс точности	Диапазон (бар, кгс/см2; х0,1 МПа)	Цена руб. с НДС
					Радиальный	Осевой
ДМ1	40	М10х1; G1/8	2,5	- 1…0
				0…0,6 (1;1,6;2,5;4;6;10;16;25;40;60;70)
ДМ1	50	М12х1,5; G1/4	2,5	-1…0 ; 0…0,6 (1;1,6)
				0…2,5(4;6;10;16;25;40)
				0…60 (100; 160; 250;400)
ДМ1	63	М12х1,5; G1/4	1,5 (заказ 2,5)	-1…0 (1,5; 3; 5; 9; 15,24) ; 0…0,6 (1;1,6)
				0... 2,5(4; 6; 10; 16; 25; 40)
				0… 60 (100;160; 250; 400)
				0…600(1000)
ДМ1	100	М20х1,5; G1/2	1,5	-1…0 (1,5; 3; 5; 9; 15,24) ; 0…0,6 (1;1,6)
				0... 2,5(4; 6; 10; 16; 25; 40)
				0… 60 (100;160; 250; 400)
				0…600(1000)
ДМ1	160	М20х1,5; G1/2	1,5	-1…0 ( 1,5; 3; 5; 9; 15,24) ; 0…0,6 (1;1,6)
				0... 2,5(4; 6; 10; 16; 25; 40)
				0… 60 (100;160; 250; 400)
				0…600(1000)
ДМ1	160	М20х1,5; G1/2	0,6	-1…0 (1,5; 3; 5; 9; 15,24)
				0…1( 2,5;4;6;10;16;25;40;60)
				0…100 (160; 250; 400; 600; 1000)
ДМ1	160	М20х1,5; G1/2	0,4	-1…0 (1,5; 3; 5; 9; 15,24)
				0…1 (2,5;4;6;10;16;25;40;60)
				0…100 (160; 250; 400; 600; 1000)

Габаритные размеры

Рисунок 1.1

НД	А	В	D	E	Вес в гр. (с коробкой)
40	10	24	40	12	81.5
50	10	29	50	14	101.0
63	12	30	60	14	120.0
80	12	35	78	14	195.0
100	13	44	100	22	443.0
160	16	48	160	22	695.0
250	37.5	50	250	22	1580.0

Рисунок 1.2

NS	А	В	D	E	Вес в гр. (с коробкой)
40	7	24	40	12	69
50	11	29	50	14	148.0
63	12	30	60	14	174.0
80	12	35	78	14	190.0
100	13	44	100	22	440.0
160	16	47	160	22	662.5

Рисунок 1.3

NS	А	В	D	E	Вес в гр. (с коробкой)
40	7	24	40	12	120.0
50	11	29	50	14	210.0
63	12	30	63	14	240.0
100	13	44	100	22	410.0
160	16	48	160	22	720.0

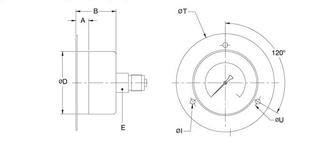

Рисунок 1.4

NS	А	В	D	E	T	U	I	Вес в гр. (с коробкой)
50	11	24	50	14	90	74	4	175.0
63	12	30	60	14	90	76	4	210.0
100	14	44	100	22	134	117	4	465.0
160	16	47	160	22	184	170	5	720.0

Рисунок 1.5

NS	А	В	D	E	M	S	N	U	I	Вес в гр. (с коробкой)
63	12	30	63	14	80	5	88	76	5	160.0
80	12	30	80	15	100	5	115	98	8	250.0
100	13	45	100	22	117	1.2	132	118	6	455.0
160	16	48	160	22	181	7	195.5	-	-	729.5
250	37.5	50	250	22	280	8	288.5	-	-	2300
